16 코어 방수 광섬유 배포 상자

FTTH ODN(Fiber to the Home Optical Distribution Network) 프로젝트에서 Yuanyi 공장의 고품질 16코어 방수 광섬유 분배 상자를 사용하면 기존 융합 접합 방법에 비해 상당한 이점을 제공합니다. 이 상자는 건설 효율성과 배포 속도를 최적화하여 수익성을 높입니다. 안정적이고 신뢰할 수 있는 품질로 인해 5G를 목표로 하는 대부분의 FTTH 프로젝트에서 선호되는 선택이 되며 현재 남미에서 가장 유행하는 16코어 방수 광섬유 분배 상자입니다.

16코어 방수 광섬유 분배 상자의 일반적인 적용 시나리오는 다음과 같습니다: 주거 지역의 신속한 실외 커버리지 및 농촌 지역의 대규모 광대역 배포; 철도 및 비디오 감시 네트워크와 같은 높은 신뢰성 요구 사항; 고지대 기둥, 지하실 등 융착접속이 불편한 곳 등 유지관리가 어려운 곳.

Yuanyi는 지속적으로 16개 핵심 방수 광섬유 분배 상자 공급업체로서 국내외 FTTH ODN 프로젝트에 제품을 제공하고 있습니다.

특징:

(1) 16 코어 방수 광섬유 분배 상자는 완전히 밀폐된 디자인을 특징으로 합니다.

(2) 재질 : ABS, 방습, 방수, 방진 및 노화 방지, 보호 등급 IP68.

(3) 16 FO 방수 광섬유 분배 상자에는 피더 및 드롭인 케이블 클램핑, 광섬유 접합, 고정, 보관 및 배선 기능이 통합되어 있습니다.

(4) 내부적으로는 광케이블, 피그테일, 패치 코드가 독립적으로 배선되어 간섭을 방지합니다. 설치에 소형 PLC 스플리터가 사용되어 유지 관리가 단순화됩니다.

(5) 16 코어 방수 광섬유 분배 상자 스플라이스 트레이는 위쪽으로 뒤집을 수 있으므로 인터페이스를 통해 피더를 배치하여 유지 관리 및 설치가 용이합니다.

(6) 상자는 벽에 장착하거나 기둥에 장착할 수 있으며 실내 및 실외 환경 모두에 적합합니다.

사양:

인수:

구성 테이블:

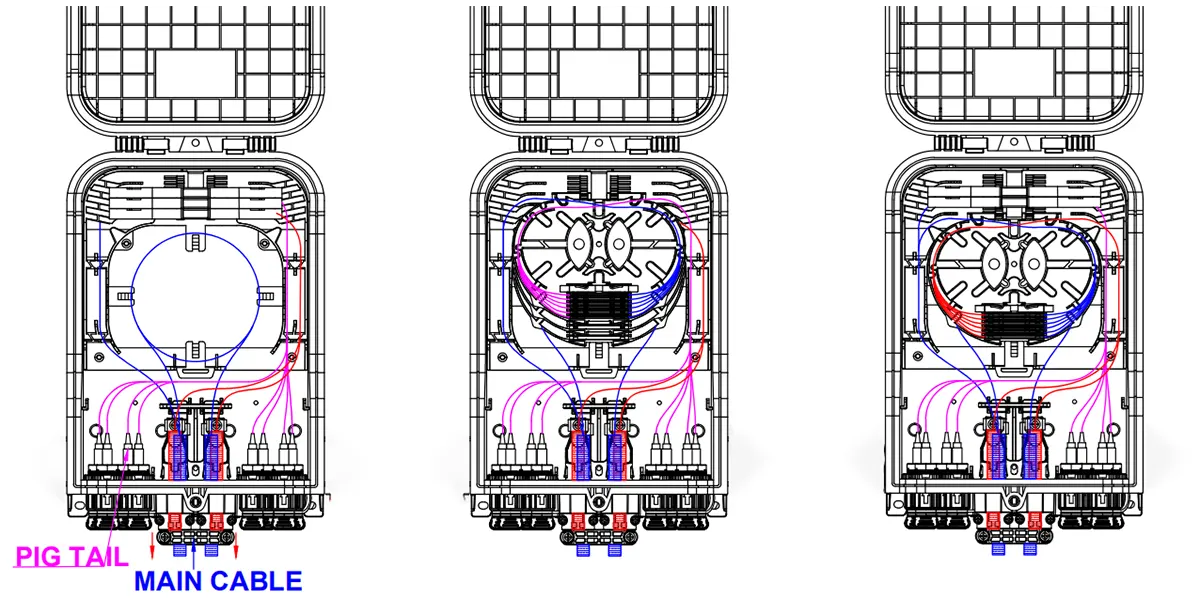

제품 케이블 방식:

제품 케이블 방식:

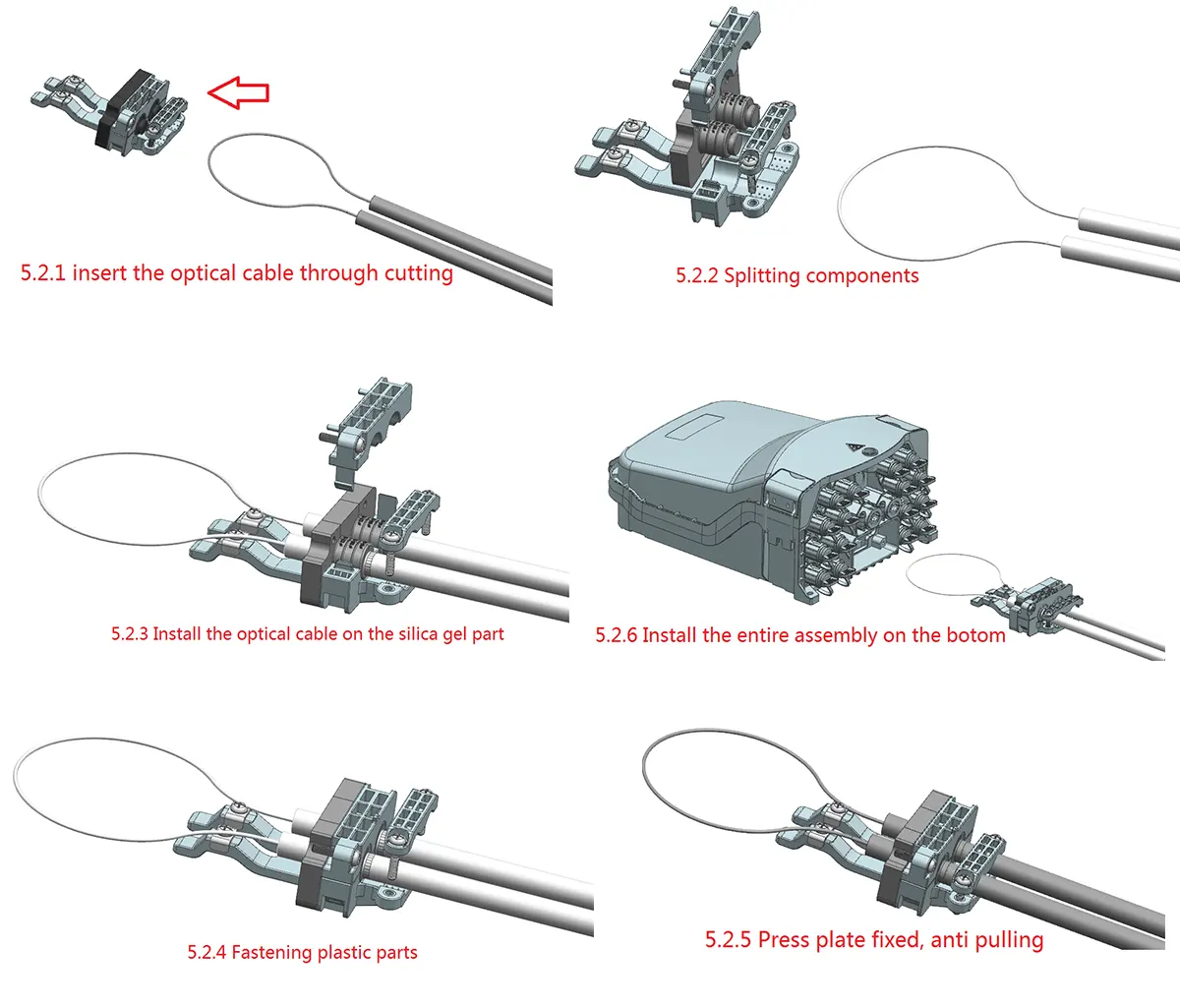

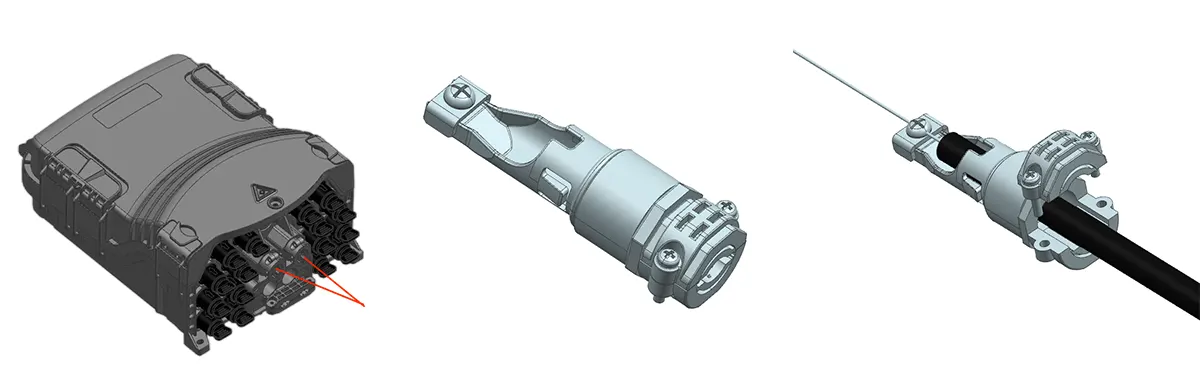

빠른 플러그:

Fast Plug를 사용하여 직선형 광케이블을 빠르게 설치, 고정 및 밀봉할 수 있습니다.

광섬유 케이블 분기:

제품 케이블 방식:

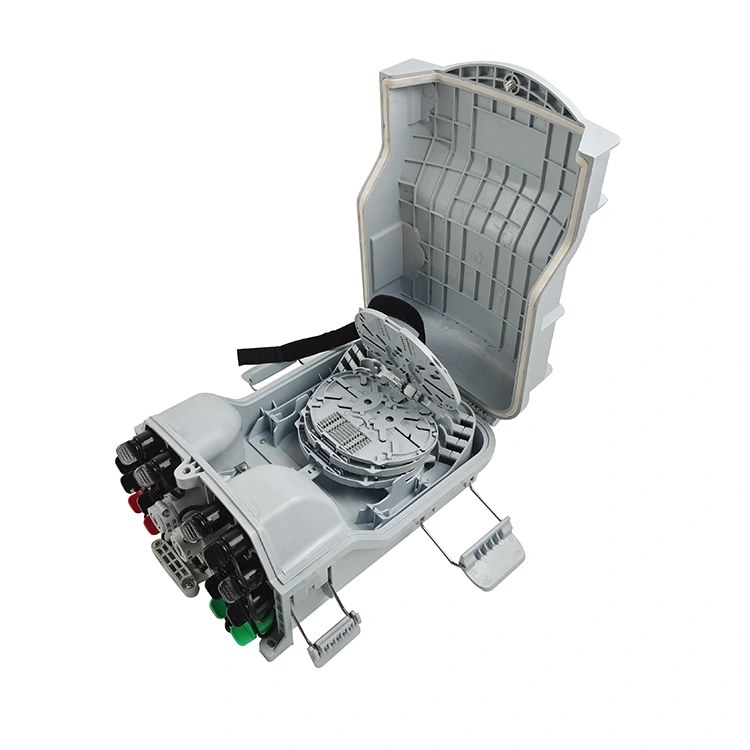

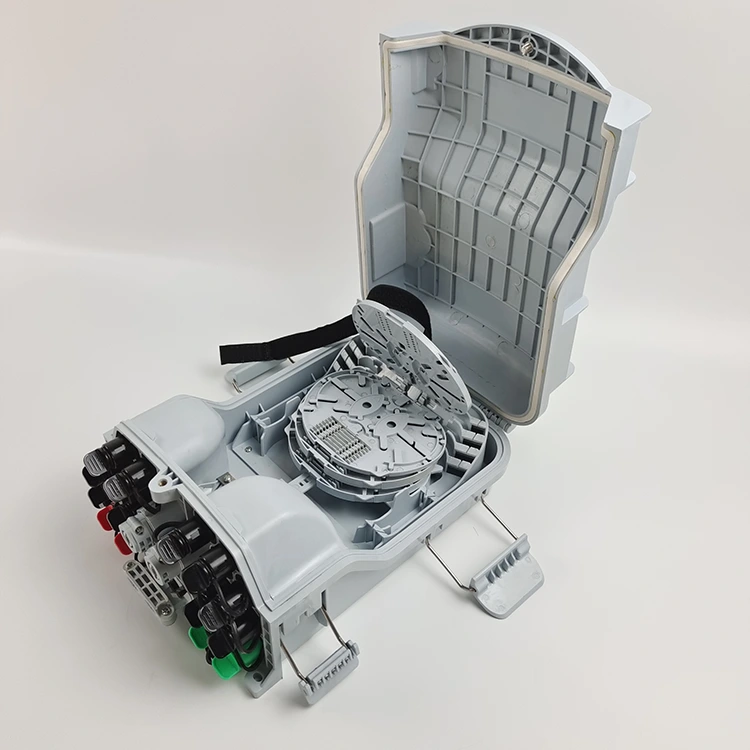

접합 트레이:

설치:

벽걸이:

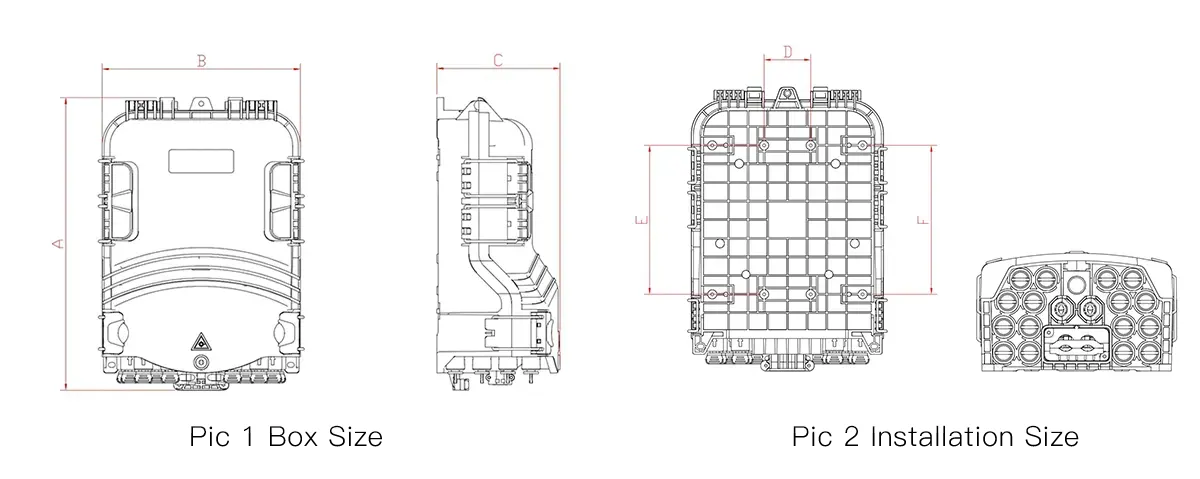

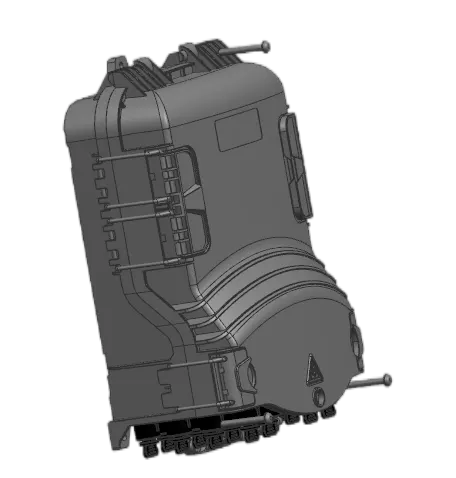

표 1의 크기에 따라 벽에 구멍 3개를 뚫고 확장 볼트 Φ7.5*40을 배치한 후 정렬 구멍에 상자를 배치하고 볼트로 고정합니다(그림 4).

폴 장착:

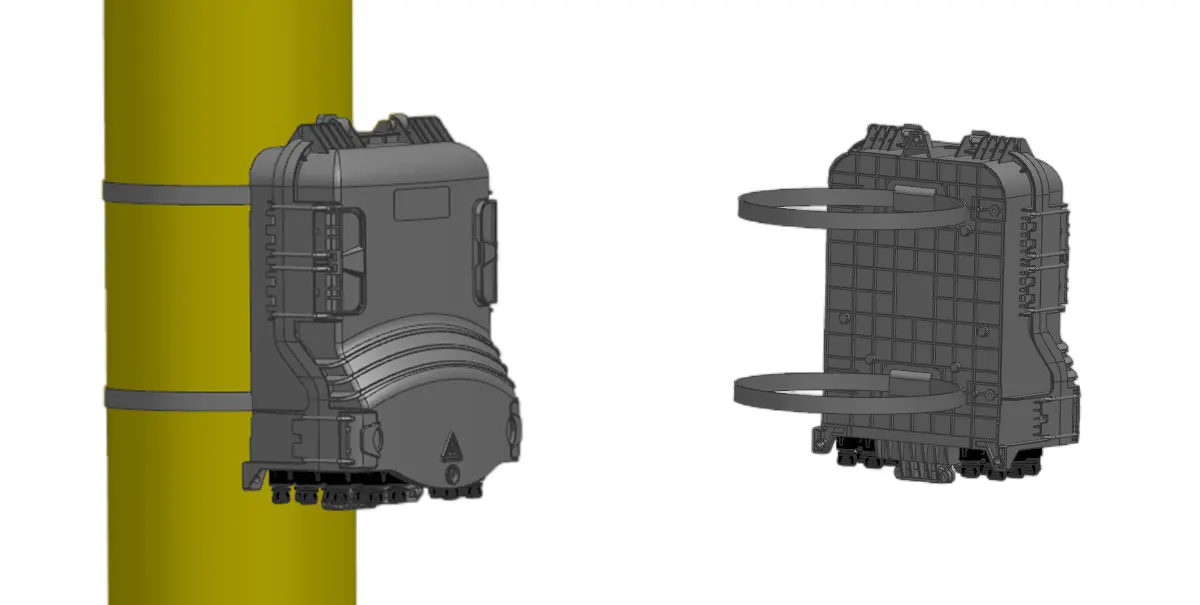

폴라 링 1세트를 극에 고정합니다(그림 5).

오버헤드 구조:

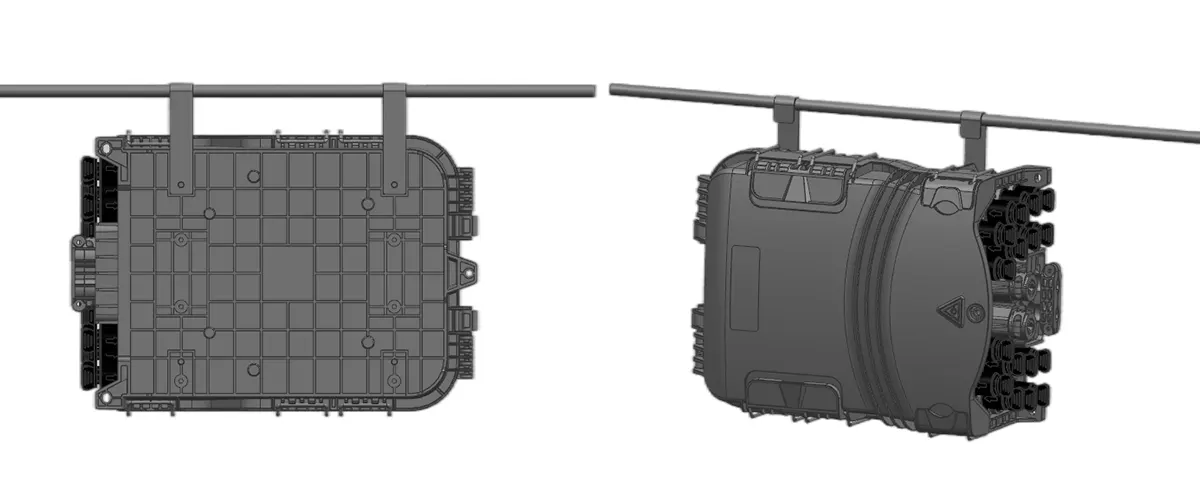

섀시에 장착된 타이로드 2개를 철선에 머리 위로 매달고 볼트로 고정하여 섀시가 떨어지는 것을 방지합니다(그림(6)).

그림 4 벽걸이 설치

그림 5 기둥 장착 설치

그림 6 머리 위 구조

광섬유 커넥터 설치:

그림 7 광섬유 커넥터의 화살표 부분을 시계 반대 방향으로 돌려 더스트 캡을 꺼냅니다.

그림 8 광섬유 커넥터의 화살표 부분이 위에 있으므로 광섬유 커넥터를 소켓에 삽입한 후 화살표 부분을 시계방향으로 회전시킵니다.
