FTTH 광섬유 ATB 배포 상자

Model:YY-H066

Yuanyi 공장의 FTTH 광섬유 ATB 배포 상자 YY-H066은 FTTH 및 FTTx 네트워크에서 광섬유 접합, 종단, 저장 및 배포를 위해 설계된 실외 광섬유 배포 인클로저입니다. 컴팩트한 구조와 높은 수준의 환경 보호 덕분에 공중, 벽 장착, 매설 및 덕트 설치에 적합합니다. 인클로저는 PP+GF 엔지니어링 플라스틱으로 제조되었으며 IP68 보호 등급을 달성하기 위해 후프형 고무 밀봉 구조를 사용합니다. 먼지, 습기, 비, 일시적 또는 지속적인 물 노출로부터 안정적인 보호 기능을 제공하므로 까다로운 실외 통신 환경에 적합합니다.

문의 보내기

제품 설명

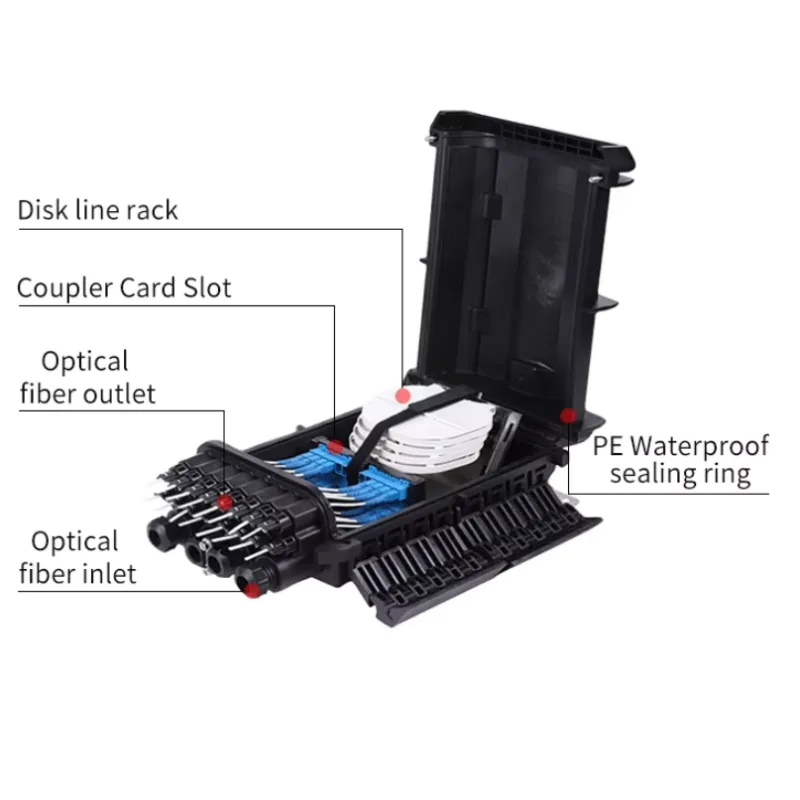

중국 전문 제조업체인 Yuanyi에서 제공하는 YY-H066 FTTH 광섬유 ATB 분배 상자는 4개의 케이블 입력 포트와 16개의 출력 포트로 구성되며 내부 트레이 및 구성에 따라 16, 24, 48 및 최대 144 코어를 포함한 다양한 광섬유 구성을 수용할 수 있습니다. 소책자 스타일의 스플라이스 트레이는 최소 40mm의 굽힘 반경을 제공하여 적절한 광섬유 라우팅을 유지하고 설치 및 유지 관리 중에 과도한 굽힘의 위험을 줄이는 데 도움이 됩니다.

인클로저는 또한 개별 케이블 및 광섬유 관리를 지원하므로 기술자는 기존 연결을 불필요하게 방해하지 않고 특정 광섬유 또는 케이블 섹션에 액세스할 수 있습니다. 일반적으로 사용되는 SC, FC 및 LC 어댑터와 호환되어 다양한 FTTH 네트워크 구성에 유연성을 제공합니다.

FTTH Fiber Optic ATB Distribution Box

주요 특징

특징	혜택
IP68 방수 등급	방진 및 지속적인 침수에도 견딜 수 있음
PP+GF 엔지니어링 플라스틱 하우징	고강도, 내부식성, 20년 이상 UV 안정성
재개방 가능 및 재사용 가능	인클로저를 교체하지 않고도 네트워크 업그레이드가 가능합니다.
소책자 스타일 스플라이스 트레이	≥40mm 굴곡 반경으로 안전한 파이버 라우팅 보장
개별 케이블/광섬유 작동	각 포트는 독립적으로 관리되므로 서비스 중단이 없습니다.
다양한 용량 옵션	16, 24, 48 또는 144개 코어 - 네트워크 성장에 맞춰 확장 가능
넓은 온도 범위	-40°C ~ +60°C—극한 기후에 적합
다양한 커넥터 호환성	SC, FC 및 LC 어댑터 지원

FTTH Fiber Optic ATB Distribution Box

기술 사양

매개변수	사양
품목 번호	YY-H066
치수	385×240×130mm
재료	PP+GF(엔지니어링 플라스틱)
방수등급	IP68
포트	입구 4개, 출구 16개
섬유 용량	16/24/48 코어(동일 인클로저에 최대 144개 코어)
무게	4.5kg
색상	검정색(맞춤형 가능)
작동 온도	-40°C ~ +60°C
광 커넥터	SC, FC, LC
패키지	판지 상자

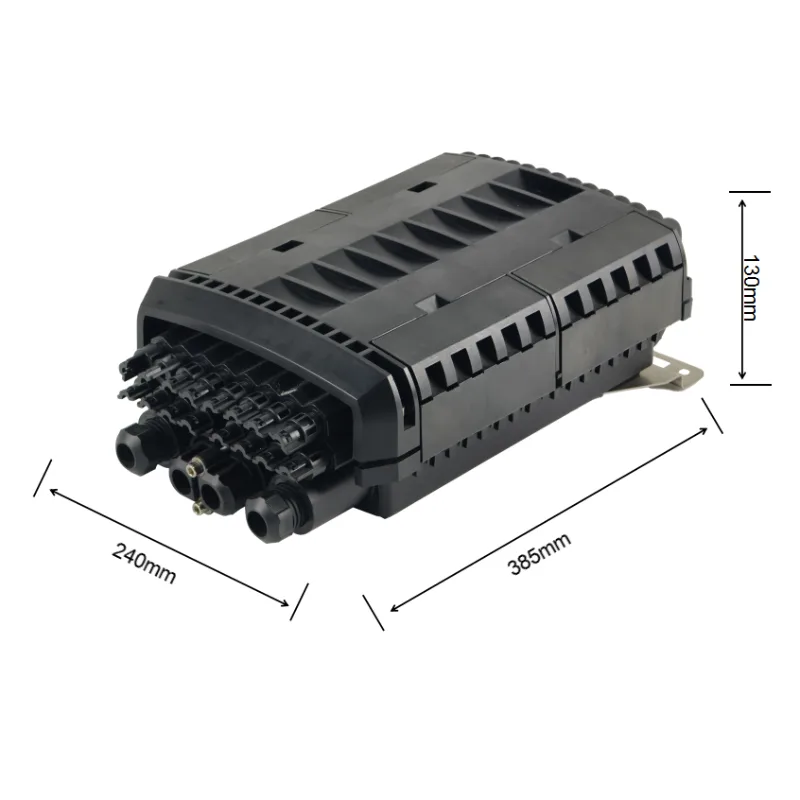

전반적인 차원

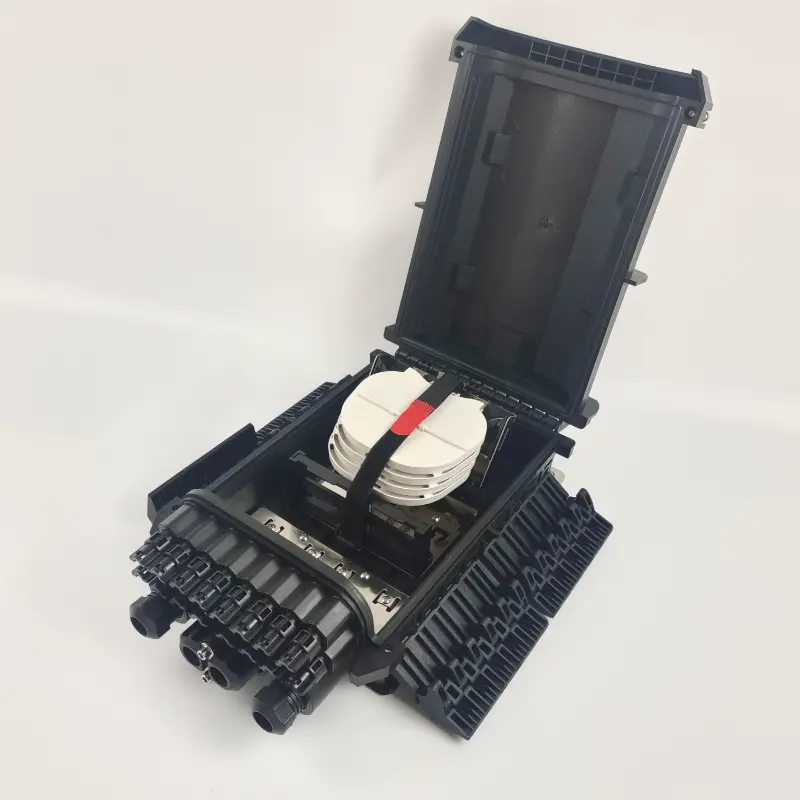

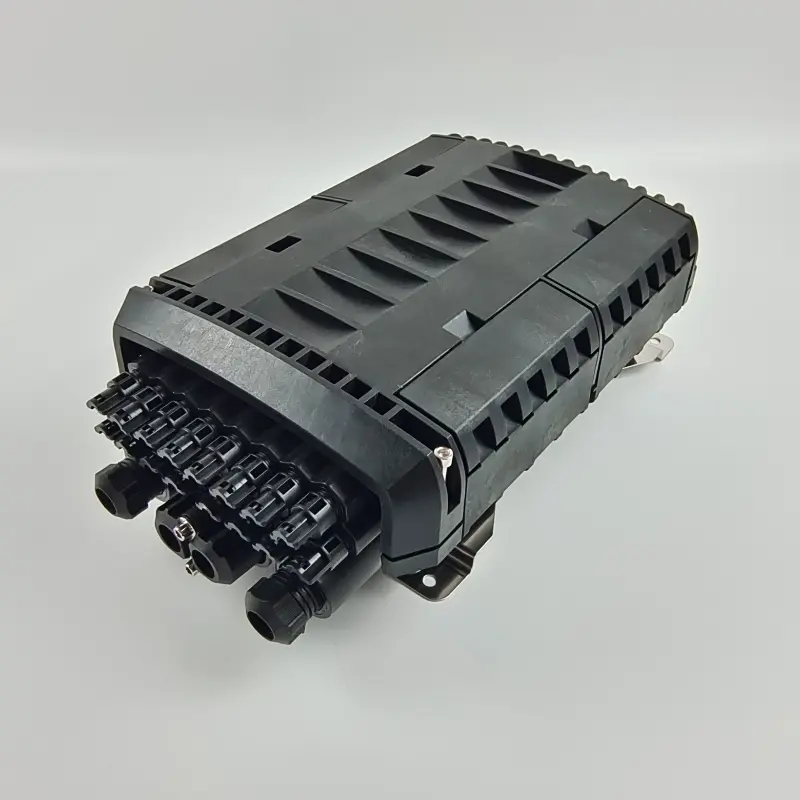

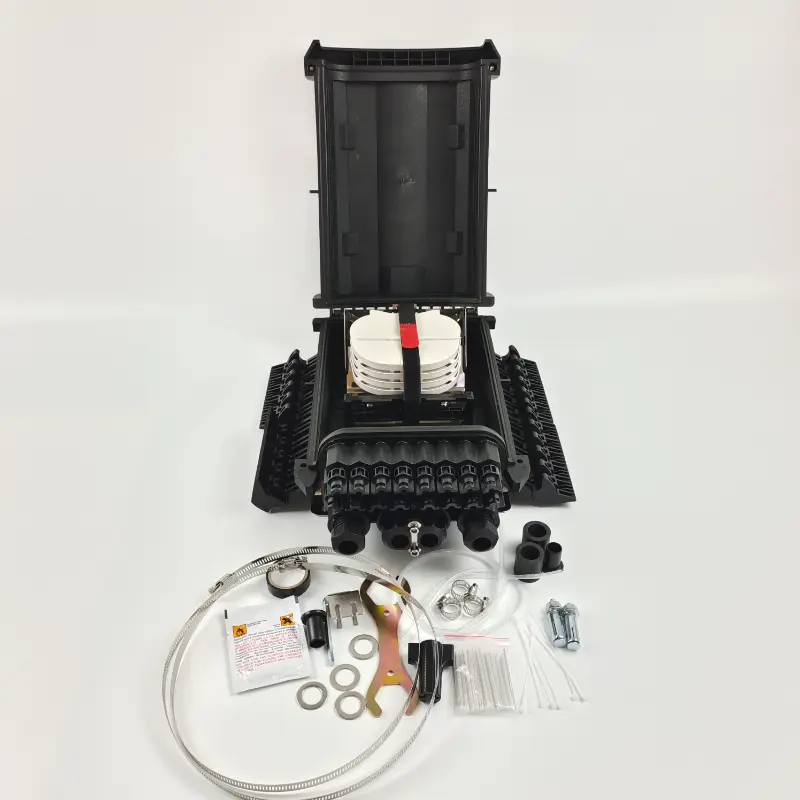

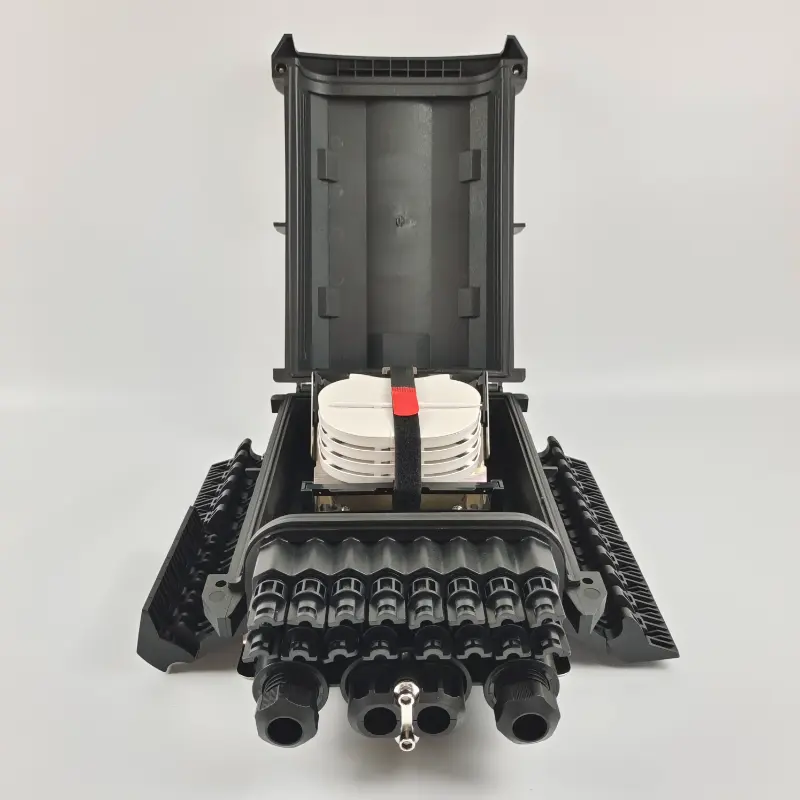

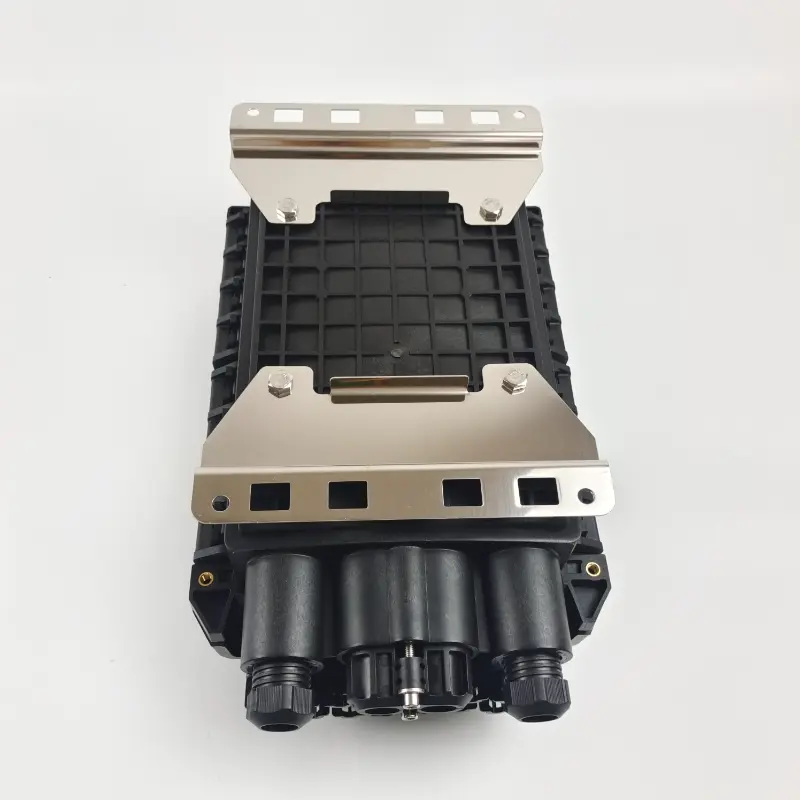

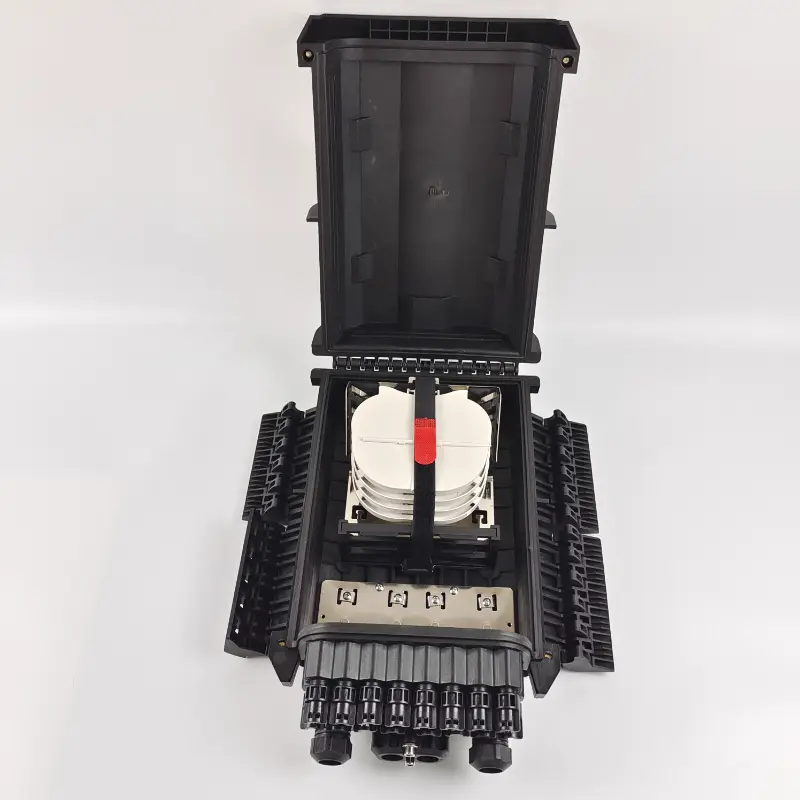

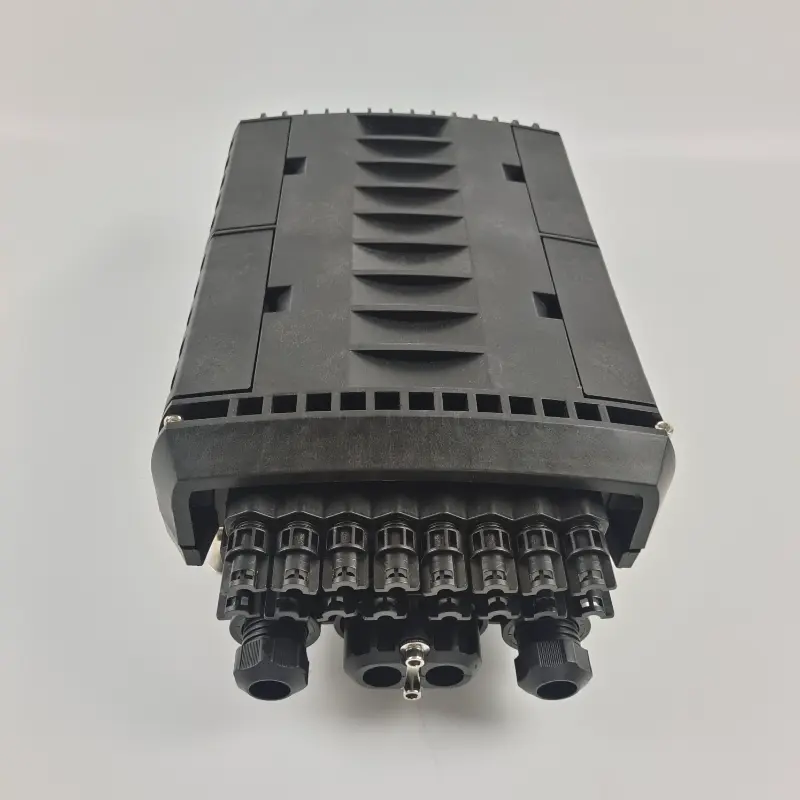

제품 디스플레이

응용 프로그램 및 기능

FTTH 광섬유 ATB 분배 상자 YY-H066은 다양한 광섬유 액세스 및 분배 애플리케이션에 적합합니다.

FTTH 라스트 마일 배포

주거용 및 광대역 네트워크에서 피더 케이블과 가입자 드롭 케이블 사이의 광섬유 액세스 및 배포 지점으로 사용됩니다.

ODN 배포 지점

광섬유 접합, 저장 및 분배를 단일 실외 인클로저에 통합해야 하는 광 분배 네트워크 노드에 적합합니다.

FTTB 및 다세대 건물

개별 아파트, 사무실 또는 기타 가입자 단위로 광섬유를 라우팅하기 위해 건물 진입점이나 배포 위치에 설치할 수 있습니다.

공중 섬유 네트워크

자체 지지형 드롭 케이블을 사용하는 네트워크를 포함하여 기둥 장착형 및 오버헤드 FTTH 배포에 적합합니다.

매설 및 덕트 설치

IP68 인클로저는 습기와 먼지로부터 보호해야 하는 맨홀, 케이블 덕트 등 지하 통신 인프라에 사용할 수 있습니다.

벽걸이형 설치

외벽, 통신 장비 영역 및 소형 광섬유 분배 인클로저가 필요한 기타 고정 설치 지점에 적합합니다.

FTTH Fiber Optic ATB Distribution Box

배포 시나리오

대본	설명
공중선	오버헤드 네트워크에 기둥 장착형; 8자형 자립형 드롭 케이블 지원
매립/덕트	IP68을 사용하면 추가 인클로저 없이 맨홀 및 지하 덕트에 직접 매설할 수 있습니다.
벽걸이형	건물 외부 또는 장비실에 매립형 또는 표면 장착형
FTTB(다세대 주택)	개별 아파트 유닛에 광섬유를 분배하는 건물 진입점

현장 경험 - 남미

YY-H066 FTTH 광섬유 ATB 분배 상자는 에콰도르, 콜롬비아, 칠레, 페루를 포함한 여러 남미 시장에 배포되었습니다. 이곳의 네트워크 운영자는 아마존 습도부터 안데스의 추위와 해안 염수 분무에 이르기까지 다양한 기후 문제에 직면하고 있습니다. 이들 국가에서는 탁월한 밀봉 및 분배 기능으로 인해 인클로저가 IP68 NAP로 널리 알려져 있습니다.

"우리는 에콰도르의 해안 및 고지대에 걸친 시골 FTTH 확장을 위해 Ningbo Yuanyi의 ATB 박스를 선택했습니다. 습한 열대 및 쌀쌀한 안데스 환경에서 2년이 지난 후에도 IP68 밀봉은 그대로 유지되어 물 유입이 전혀 발생하지 않습니다. 16포트 NAP 구성을 통해 분산된 가입자에게 효율적인 서비스를 제공할 수 있으며 스플라이스 트레이 설계로 현장 설치 시간이 40% 단축되었습니다."

— 네트워크 배포 관리자, 에콰도르 통신 사업자

"콜롬비아 카리브 해안 지역의 프로젝트에는 높은 습도와 염분 함유 공기를 견딜 수 있는 장비가 필요합니다. YY-H066의 PP+GF 하우징은 18개월 후에도 부식이 발생하지 않습니다. 개별 케이블 관리 기능을 통해 기존 스플라이스를 건드리지 않고도 가입자를 추가할 수 있습니다. 우리는 이 모델을 모든 새로운 FTTH 노드에 대해 선호하는 IP68 NAP로 표준화했습니다."

— 콜롬비아 FTTH 시스템 통합업체 기술 이사

낮과 밤의 온도 차이가 30°C를 초과하는 칠레에서 YY-H066은 아타카마 사막과 파타고니아 지역의 배포 전반에 걸쳐 검증되었습니다. 18개월 동안 극심한 열과 UV에 노출된 후에도 하우징에 균열, 퇴색 또는 밀봉 성능 저하가 나타나지 않았습니다.

글로벌 입지

남미를 넘어 YY-H066은 동남아시아(열대 몬순), 중동(극심한 더위와 모래폭풍), 아프리카(먼지가 많고 습도가 높은 조건)에 배치됩니다.
