방수 사전 연결된 패치 코드

중국의 전문 제조업체인 Yuanyi는 밀봉된 실외 연결과 유연한 실내 종단이 모두 필요한 실외-실내 광섬유 배치를 위해 설계된 방수 사전 연결된 패치 코드를 제공하고자 합니다. 케이블은 5.0mm 원형 구조의 G.657.A1 굽힘 방지 단일 모드 광섬유를 사용합니다. 선택한 구성에 따라 케이블은 SC, LC 또는 FC 커넥터와 PE 또는 LSZH 재킷 옵션과 함께 제공될 수 있습니다.

문의 보내기

제품 설명

중국 Yuanyi 공장에서 제공하는 사전 연결된 방수 패치 코드입니다. 사전 준비된 필드 엔드는 에폭시나 섬유 연마가 필요 없이 현장 종단을 단순화합니다. 따라서 이 케이블은 설치 조건, 라우팅 유연성 및 일관된 현장 종단이 중요한 FTTH/FTTx 프로젝트에 적합합니다.

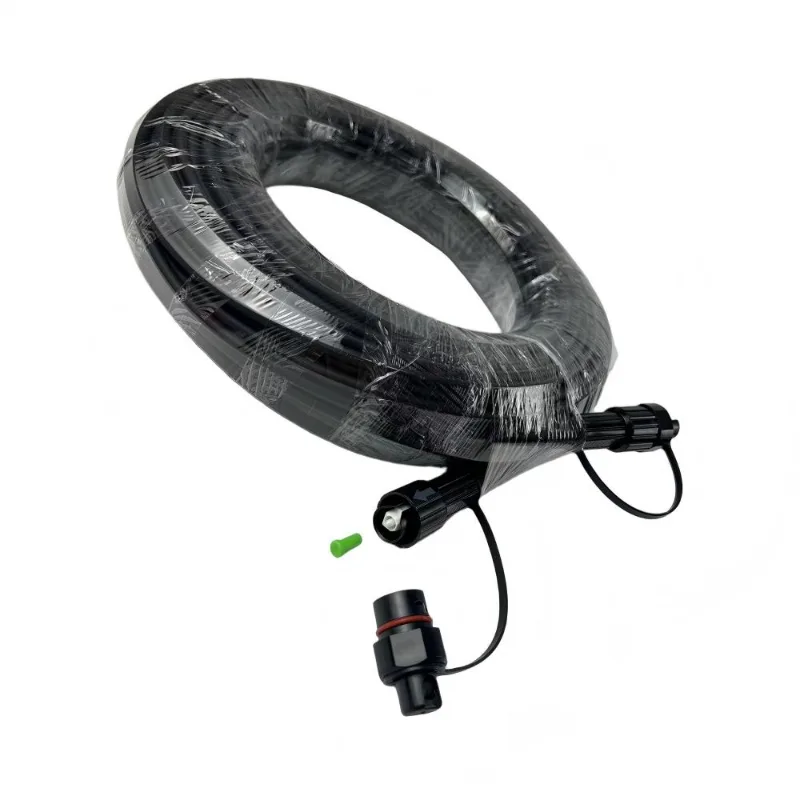

Waterproof pre-connected Patch Cord

시스템 통합 - 5.0mm FTTH 퀵 커넥터와 페어링

필드 끝은 5.0mm FTTH 퀵 커넥터(기계식 스플라이스 유형)용으로 특별히 미리 벗겨져 있어 설치자가 다음을 수행할 수 있습니다.

1. 실내측을 2분 이내에 종료합니다. – 에폭시 없음, 광택 없음, 오븐 없음

2. 업그레이드된 V 홈 정렬로 일반 IL ≤0.25dB 달성

3. 최종 실내 라우팅을 위한 유연성 유지

배포 아키텍처

실외 캐비닛 → 사전 연결된 방수 패치 코드(IP68 끝) → 전환 상자 → 5.0mm 퀵 커넥터(필드 끝) → 실내 ONU

공장에서 종단 처리된 끝 부분은 미리 만들어진 실외 연결을 제공하는 반면, 현장에서 준비된 끝 부분을 사용하면 실제 설치 레이아웃에 따라 케이블을 실내 섹션에 맞게 조정할 수 있습니다.

현장 종단 프로세스에는 일반적으로 재킷 제거, 광케이블 청소, 호환 가능한 기계 커넥터에 삽입 및 커넥터 검사가 포함됩니다. 실제 설치 시간은 커넥터 설계, 설치자 경험 및 현장 조건에 따라 다릅니다.

주요 특징

특징	혜택
IP68 등급	1.5m 침수, 30분 – 진정한 실외 내구성
공장 사전 종료 종료	제로 에폭시, 제로 폴리싱 – 배포 준비 완료
현장 준비 끝	5.0mm FTTH 퀵 커넥터용으로 사전 벗겨짐
Φ5.0mm 케이블	G.657.A1 굽힘에 민감하지 않은 섬유
온도 범위	-40°C ~ +85°C, UV 저항성 20년 이상
맞춤형	최대 길이 500m, 커넥터, 재킷, 브랜딩

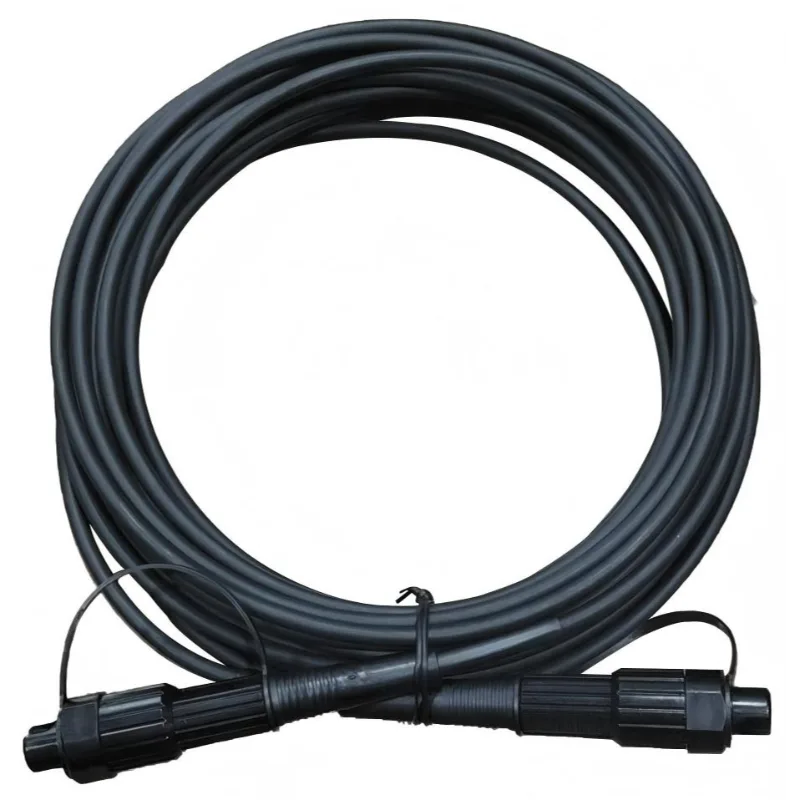

Waterproof pre-connected Patch Cord

기술 사양

매개변수	사양
케이블 직경	Φ5.0mm(±0.1mm) 원형 단섬유
파이버 모드	단일 모드 9/125μm · G.657.A1
공장 커넥터	IP68 밀봉 기능을 갖춘 SC / LC / FC
필드엔드	5.0mm FTTH 퀵 커넥터용으로 사전 벗겨짐
삽입 손실	0.3dB 이하(표준 0.2dB)
반사 손실	UPC ≥50dB / APC ≥55dB
방수등급	IP68(IEC 60529)
인장강도	≥100N
분쇄 저항	≥1000N/10cm
최소 굽힘 반경	100mm(설치)
작동 온도	-40°C ~ +85°C
재킷 소재	PE(실외) / LSZH(실내) / Armored(옵션)
표준 길이	10m, 20m, 30m, 50m, 100m(최대 500m까지 맞춤)

광학 및 기계적 성능

매개변수	값
감쇠	1310nm에서 0.35dB/km 이하 / 1550nm에서 0.25dB/km 이하
짝짓기 주기	500사이클, ΔIL ≤0.3dB
분쇄 저항	≥1000N/10cm
자외선 수명	PE 재킷: 20년 이상 야외용

현장 종단 작업 흐름(5.0mm FTTH Quick Connector 사용)

단계	행동
1	IP68 끝을 실외 캐비닛으로 라우팅
2	5.0mm 재킷 제거(미리 표시된 길이) 및 클린 파이버
3	퀵 커넥터에 광섬유 삽입 → 덮개 닫기 → 부트 조이기
4	OTDR 또는 파워 미터로 확인하세요. 2분 안에 완료됩니다!
